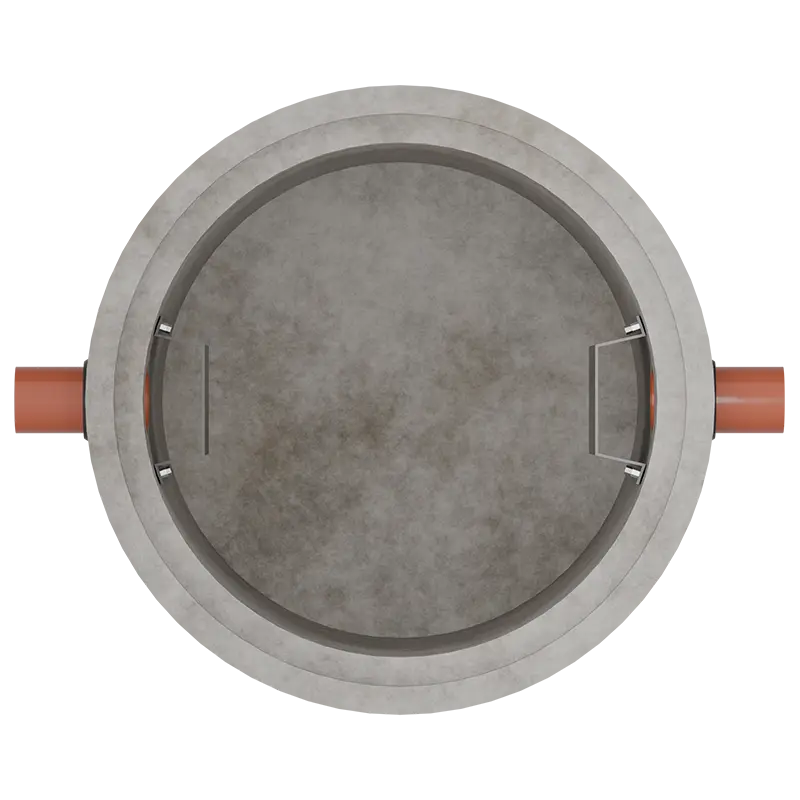

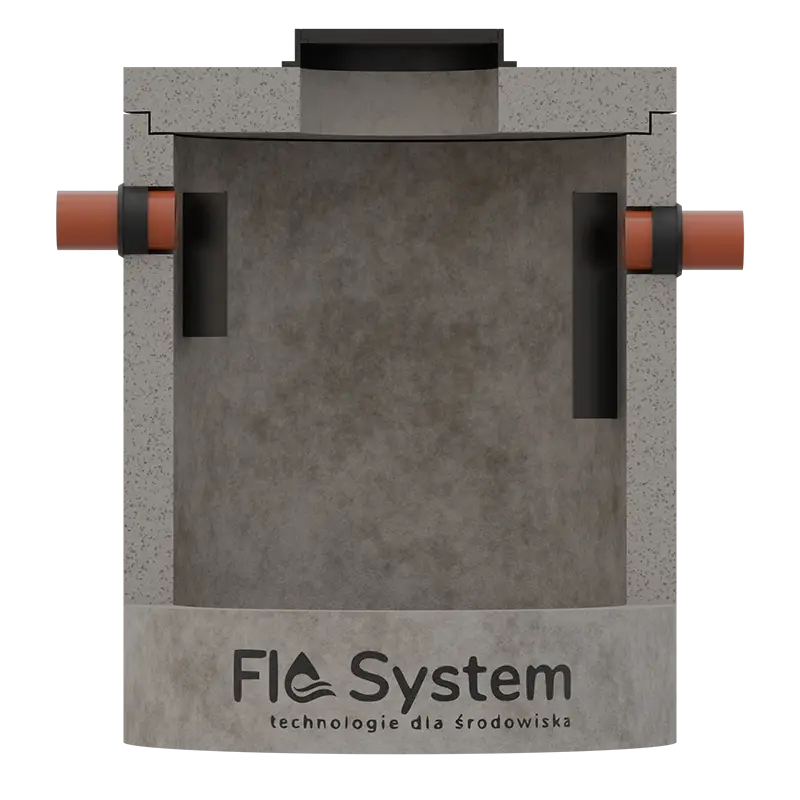

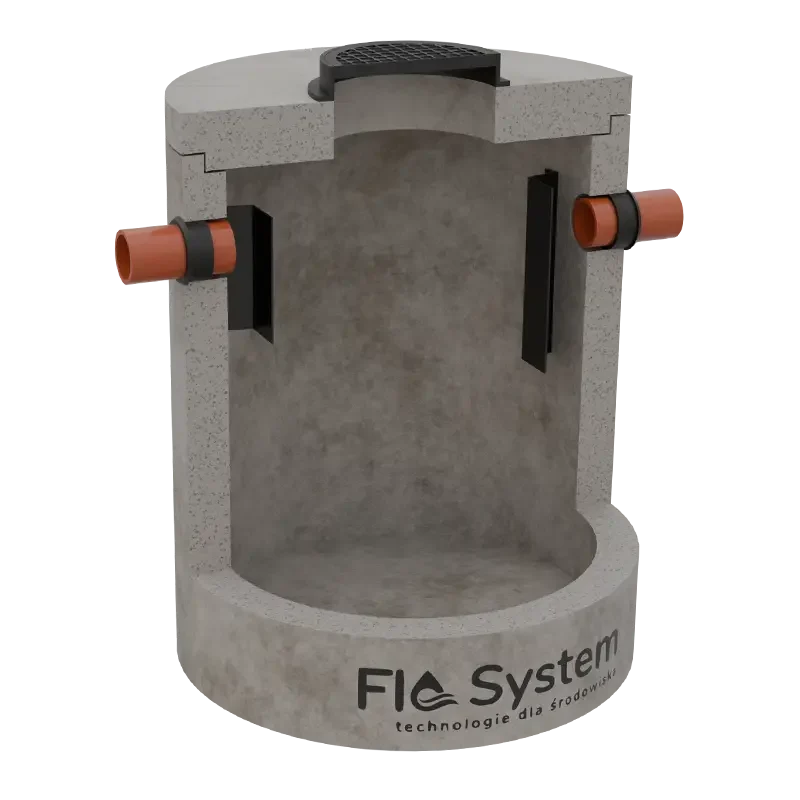

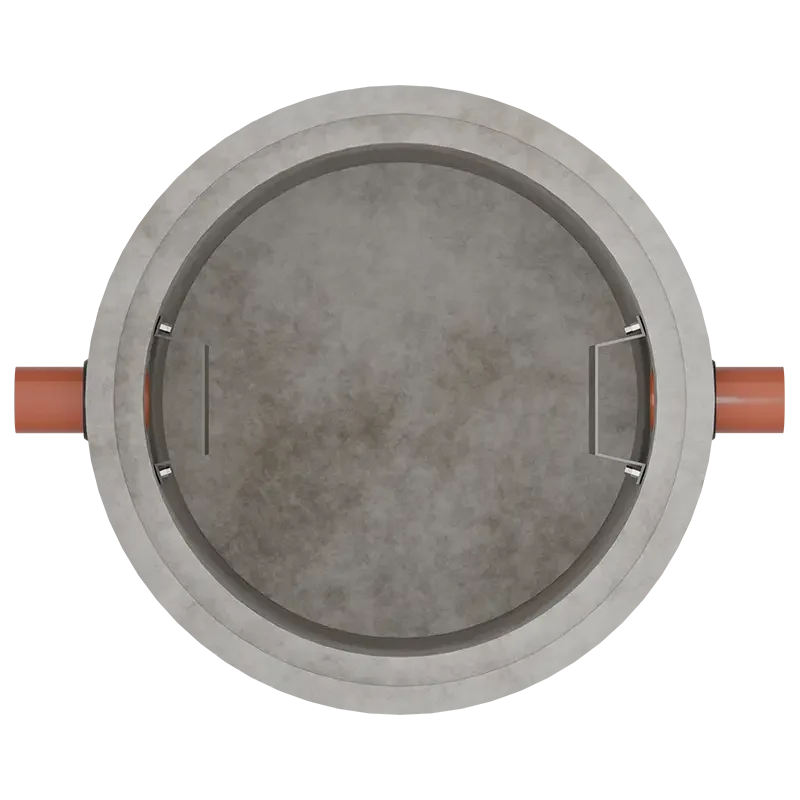

Separatory tłuszczu
HYDRO OIL HO-T
Typowe separatory tłuszczu HYDRO OIL HO-T dostępne są w zakresie przepływów nominalnych od 2 do 25 dm3/s.
Separatory tłuszczu HYDRO OIL HO-T zostały zaprojektowane i wykonane zgodnie z normą PN EN 18251:2007 + PNEN 18252:2007 i służy do podczyszczania ścieków zanieczyszczonych tłuszczami i olejami organicznymi, wytwarzanymi przez przemysł spożywczy i zakłady gastronomiczne.
Typowe zastosowanie
- zakłady mięsne
- ubojnie
- restauracje
- stołówki
Zasada działania
Proces oczyszczania zachodzi z wykorzystaniem procesu sedymentacji zawiesin oraz flotacji tłuszczu i oleju. Na wlocie do separatora znajduje się deflektor pełniący także rolę syfonu, którego zadaniem jest zapobieganie powstawaniu turbulencji i odpowiednie skierowanie strumienia ścieków.
Deflektor (syfon) zapobiega także cofaniu się tłuszczu w razie spiętrzenia ścieków. Kolejnym etapem jest flotacja znajdującego się w ściekach tłuszczu lub oleju.
Ponieważ separator HYDRO OIL HO-T nie posiada zintegrowanego osadnika piasku, przed separatorem należy zamontować osadnik piasku HYDRO OIL HO-OS pojemności zgodnej z normą PN EN 858.
Parametry techniczne
| Model | Przepływ Qnom | Wymiar Dw | Wymiar Hw | Wymiar Amin | Ilość włazów / średnica | Maks. średnica przyłącza DNmax | Rodzaj zabudowy | Objętość cieczy lekkich Vcl | Karta katalogowa |
|---|---|---|---|---|---|---|---|---|---|
| [dm3/s] | [mm] | [mm] | [mm] | [szt./mm] | [mm] | [dm3] | |||
| HO-T-2 | 2 | 1000 | 920 | 450 | 1/600 | 150 | A | 150 | Karta katalogowa |
| HO-T-4 | 4 | 1200 | 1220 | 450 | 1/600 | 150 | A | 220 | Karta katalogowa |
| HO-T-7 | 7 | 1500 | 1220 | 450 | 1/600 | 150 | A/B | 350 | Karta katalogowa |
| HO-T-10 | 10 | 2000 | 1020 | 450 | 1/600 | 150 | A/B | 620 | Karta katalogowa |
| HO-T-15 | 15 | 2500 | 1120 | 700 | 1/600 | 200 | A/B | 980 | Karta katalogowa |
| HO-T-20 | 20 | 2500 | 1370 | 700 | 1/600 | 250 | A/B | 980 | Karta katalogowa |
| HO-T-25 | 25 | 3000 | 1220 | 750 | 1/600 | 250 | A/B | 1400 | Karta katalogowa |

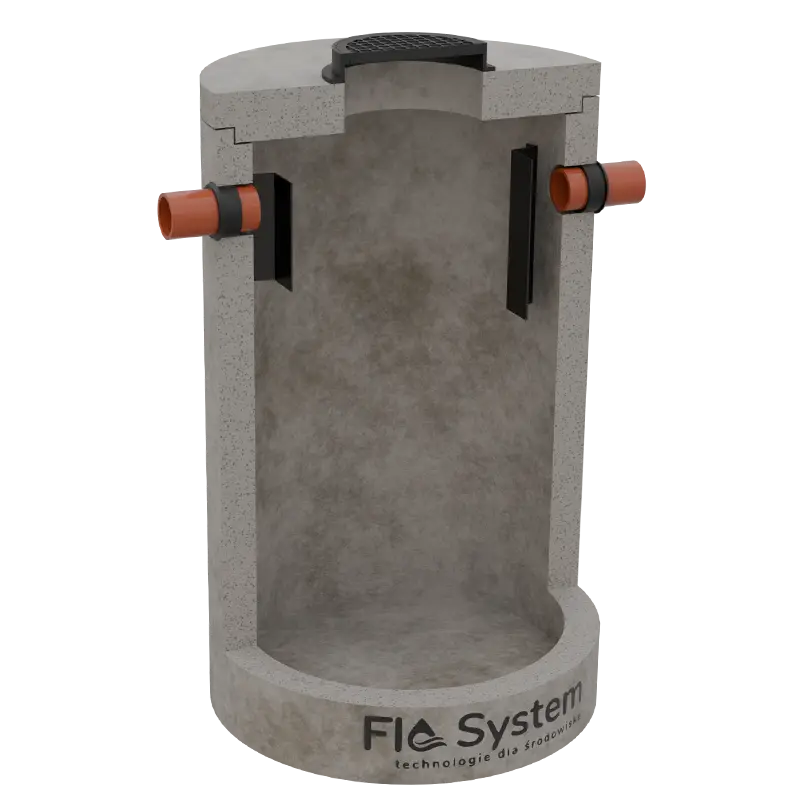

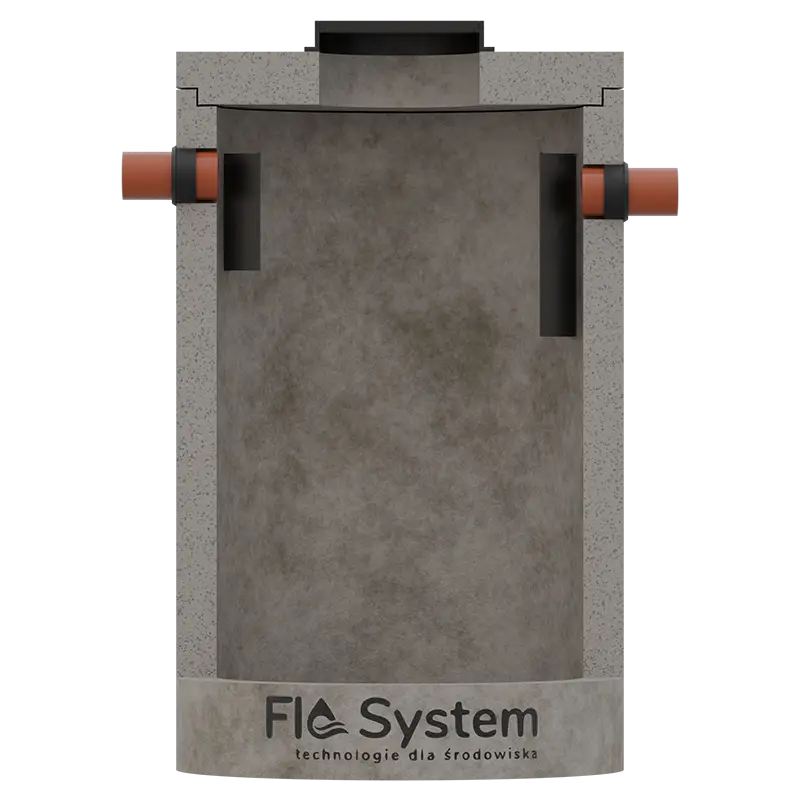

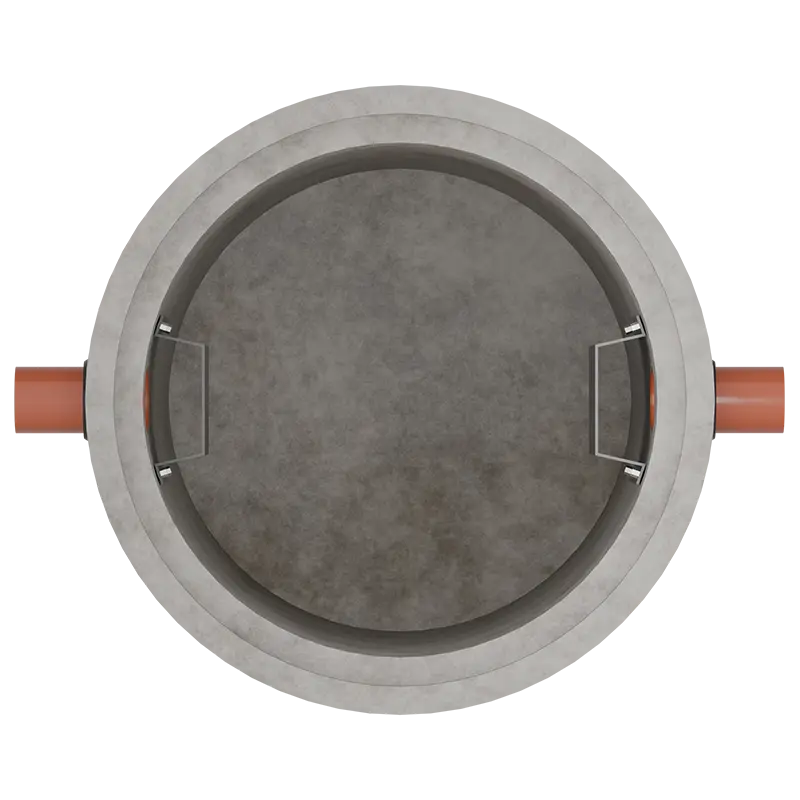

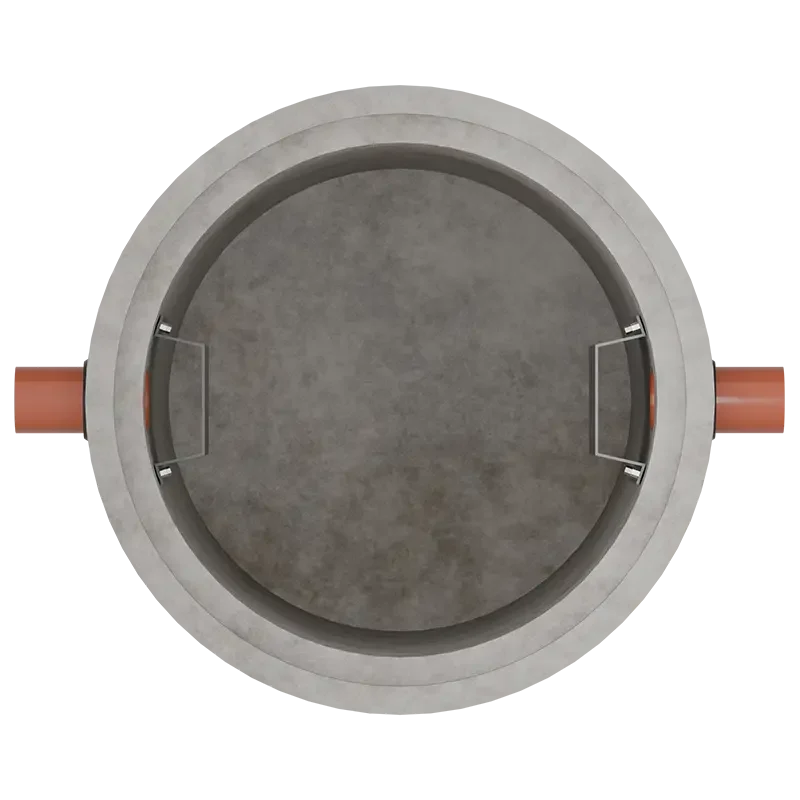

Separatory tłuszczu zintegrowane z osadnikiem piasku HYDRO OIL HO-T-O
Typowe separatory tłuszczu HYDRO OIL HO-T-O dostępne są w zakresie przepływów nominalnych od 2 do 25 dm3/s oraz objętości osadników od 200 do 2500 dm3.
Separatory tłuszczu HYDRO OIL HO-T-O zostały zaprojektowane i wykonane zgodnie z normą PN EN 18251:2007 + PNEN 18252:2007 i służy do podczyszczania ścieków zanieczyszczonych tłuszczami i olejami organicznymi, wytwarzanymi przez przemysł spożywczy i zakłady gastronomiczne.
Typowe zastosowanie
- zakłady mięsne
- ubojnie
- restauracje
- stołówki
Zasada działania
Proces oczyszczania zachodzi z wykorzystaniem procesu sedymentacji zawiesin oraz flotacji tłuszczu i oleju. Na wlocie do separatora znajduje się deflektor pełniący także rolę syfonu, którego zadaniem jest zapobieganie powstawaniu turbulencji i odpowiednie skierowanie strumienia ścieków.
Deflektor (syfon) zapobiega także cofaniu się tłuszczu w razie spiętrzenia ścieków. Pierwszym etapem oczyszczania jest proces sedymentacji, w którym jest usuwana ze ścieków zawiesina. Kolejnym etapem jest flotacja znajdującego się w ściekach tłuszczu lub oleju.
Parametry techniczne
| Model | Przepływ Qnom | Wymiar Dw | Wymiar Hw | Wymiar Amin | Ilość włazów / średnica | Maks. średnica przyłącza DNmax | Rodzaj zabudowy | Objętość cieczy lekkich Vcl | Objętość osadnika Vos | Karta katalogowa |
|---|---|---|---|---|---|---|---|---|---|---|
| [dm3/s] | [mm] | [mm] | [mm] | [szt./mm] | [mm] | [dm3] | [dm3] | |||
| HO-T-2-200 | 2 | 1000 | 1220 | 450 | 1/600 | 150 | A | 150 | 200 | Karta katalogowa |
| HO-T-2-400 | 2 | 1000 | 1520 | 450 | 1/600 | 150 | A | 150 | 400 | Karta katalogowa |
| HO-T-4-400 | 4 | 1200 | 1570 | 450 | 1/600 | 150 | A | 220 | 400 | Karta katalogowa |
| HO-T-4-800 | 4 | 1200 | 1920 | 450 | 1/600 | 150 | A | 220 | 800 | Karta katalogowa |
| HO-T-7-700 | 7 | 1500 | 1620 | 450 | 1/600 | 150 | A/B | 350 | 700 | Karta katalogowa |
| HO-T-7-1400 | 7 | 1500 | 2020 | 450 | 1/600 | 150 | A/B | 350 | 1400 | Karta katalogowa |
| HO-T-10-1000 | 10 | 2000 | 1370 | 450 | 1/600 | 150 | A/B | 620 | 1000 | Karta katalogowa |
| HO-T-10-2000 | 10 | 2000 | 1670 | 450 | 1/600 | 150 | A/B | 620 | 2000 | Karta katalogowa |
| HO-T-15-1500 | 15 | 2500 | 1470 | 700 | 1/600 | 200 | A/B | 980 | 1500 | Karta katalogowa |
| HO-T-15-3000 | 15 | 2500 | 1770 | 700 | 1/600 | 200 | A/B | 980 | 3000 | Karta katalogowa |
| HO-T-20-2000 | 20 | 2500 | 1820 | 700 | 1/600 | 250 | A/B | 980 | 2000 | Karta katalogowa |
| HO-T-20-4000 | 20 | 2500 | 2220 | 700 | 1/600 | 250 | A/B | 980 | 4000 | Karta katalogowa |
| HO-T-25-2500 | 25 | 3000 | 1570 | 750 | 1/600 | 250 | A/B | 1400 | 2500 | Karta katalogowa |
| HO-T-25-5000 | 25 | 3000 | 1870 | 750 | 1/600 | 250 | A/B | 1400 | 5000 | Karta katalogowa |
Informacja
Stopień oczyszczania zawiesin spełnia wymogi zgodnie z Rozporządzeniu Ministra Gospodarki Morskiej i Żeglugi Śródlądowej z dnia 12 lipca 2019r. w sprawie substancji szczególnie szkodliwych dla środowiska wodnego oraz warunków, jakie należy spełnić przy wprowadzaniu do wód lub do ziemi ścieków, oraz przy odprowadzaniu wód opadowych lub roztopowych do wód lub do urządzeń wodnych.
(Dz. U. z 2019, poz. 1311)
Wyposażenie opcjonalne
- System alarmowy monitorujący warstwę substancji ropopochodnych i przepełnienie, w wersji 230V lub z zasilaniem bateryjnym oraz optyczną i akustyczną sygnalizacją alarmów (opcjonalnie także GSM)
- Właz żeliwny lub żeliwno-betonowy
* Niektóre urządzenia mogą być dostarczane w częściach. Zastrzegamy sobie prawo do dokonywania zmian w wymiarach i danych technicznych urządzeń.
