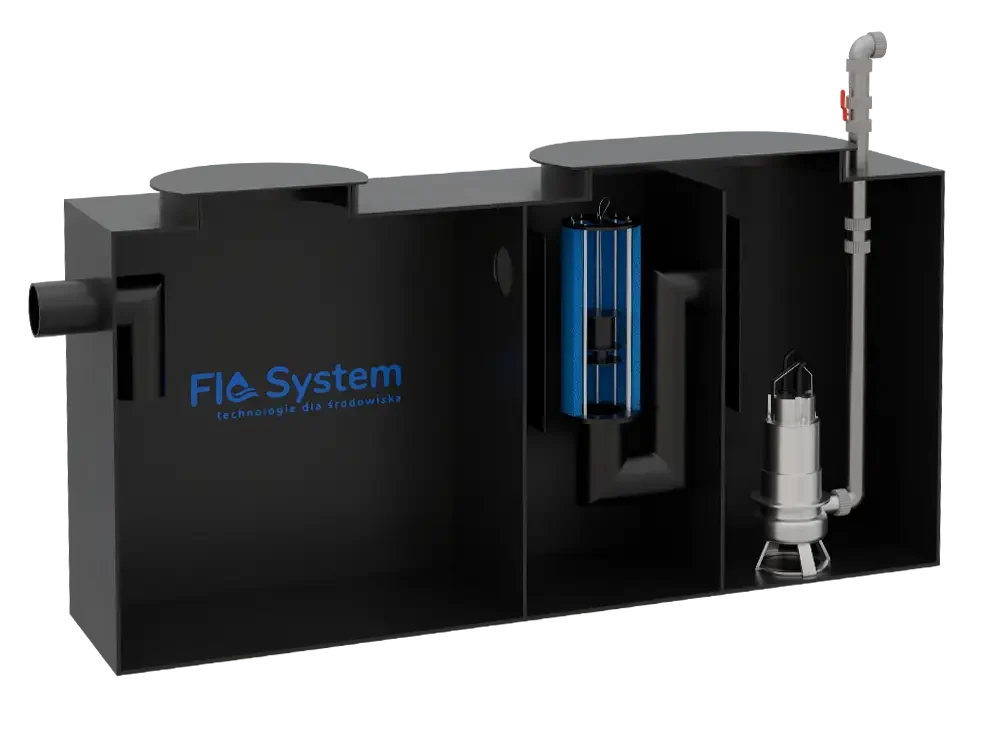

Separatory koalescencyjne zintegrowane z osadnikiem piasku i komorą pomp
HYDRO OIL HO-O-KP(PE)
Typowe separatory substancji ropopochodnych HYDRO OIL HO-O-KP(PE) dostępny jest dla przepływu nominalnego 6 dm3/s oraz objętości osadnika od 600 dm3.
Separatory HYDRO OIL HO-O-KP(PE) zostały zaprojektowane i wykonane zgodnie z normą PN-EN 858-1:2005 + PN-EN 858-2:2003. Zaliczają się do oddzielaczy płynów lekkich klasy I, gdyż maksymalna zawartość ropopochodnych w ściekach na wyjściu z separatora nie przekracza 5 mg/dm3.
Typowe zastosowanie
- stacje benzynowe
- warsztaty i myjnie
- bazy paliw
- tereny przemysłowe
- parkingi
- drogi

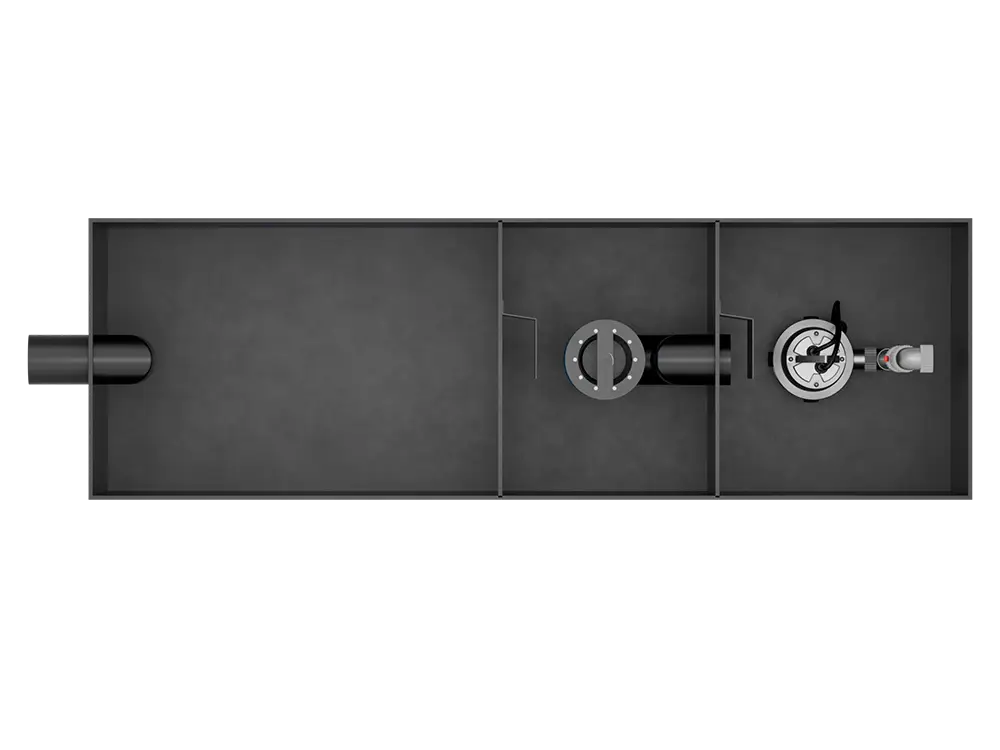

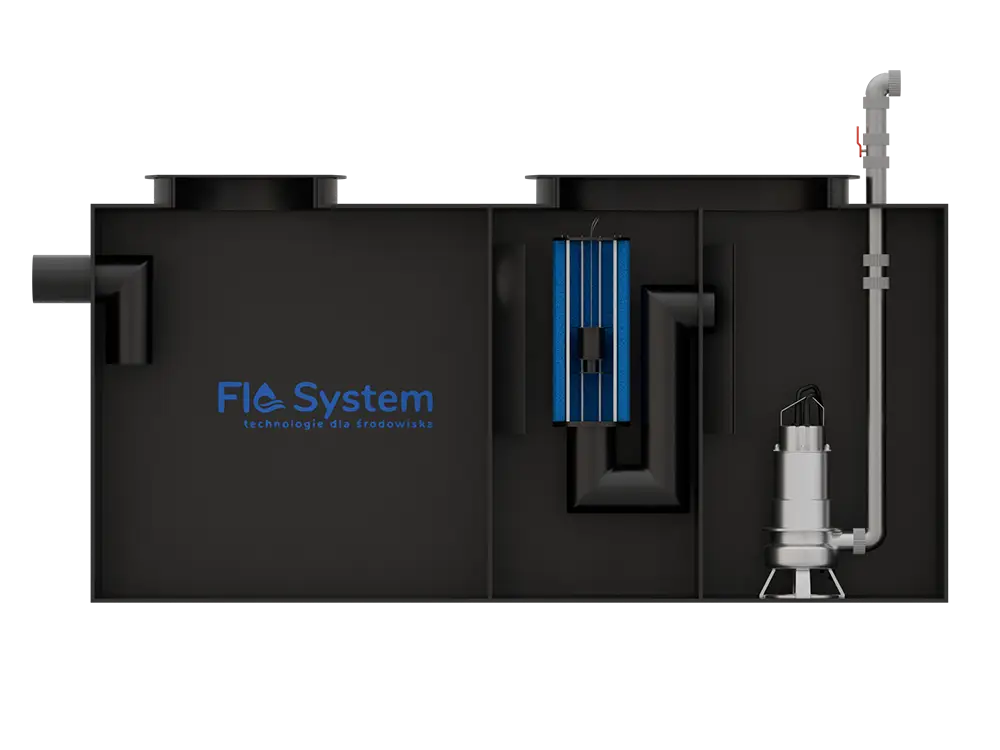

Schemat
Zasada działania
Separator koalescencyjny działa na zasadzie grawitacyjnego rozdziału dwóch frakcji – wody i oleju, które nie są w sobie wzajemnie rozpuszczalne. Rozdział ten następuje w skutek różnicy w ich ciężarach właściwych.Proces koalescencji polega na łączeniu się małych cząsteczek substancji ropopochodnych w większe, dzięki czemu są one szybciej wydzielane na powierzchnię wody.
Pierwszym etapem oczyszczania jest proces sedymentacji, w którym jest usuwana ze ścieków zawiesina mineralna. W filtrze koalescencyjnym następuje flotacja olejów mineralnych. Zanieczyszczona woda przepływa przez filtr wykonany z pianki poliuretanowej umieszczonej na tubie, połączonej z zasyfonowanym odpływem.
Porowata struktura pianki umożliwia osadzanie się mikro kropli oleju, a następnie łączeniu się ich w większe skupiska. Po uzyskaniu odpowiedniej wielkości odrywają się od powierzchni filtra i unoszą się na powierzchnię wody.
Po oczyszczeniu ścieki kierowane są do komory pomp, a następnie pompą tłoczone są przez rurociąg tłoczny. Pompy oraz rurociąg tłoczny dobierane są indywidualnie w zależności od wymogów projektowych.
Schemat do pobrania
Parametry techniczne
| Model | Przepływ Qnom | Wymiar Lw | Wymiar Aw | Wymiar Bw | Wymiar Hz | Wymiar Hr | Ilość włazów | Średnica przyłącza DN1 | Średnica przyłącza DN2 | Objętość cieczy lekkich Vcl | Objętość osadnika Vos | Karta katalogowa |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| [dm3/s] | [mm] | [mm] | [mm] | [mm] | [mm] | [szt.] | [mm] | [mm] | [dm3] | [dm3] | ||
| HO-O-PE-KP-6-600 | 6 | 2800 | 980 | 880 | 1300 | 1750 | 2 | 150 | 450 | 600 | Karta katalogowa |
Informacja
Stopień oczyszczania zawiesin spełnia wymogi zgodnie z Rozporządzeniu Ministra Gospodarki Morskiej i Żeglugi Śródlądowej z dnia 12 lipca 2019r. w sprawie substancji szczególnie szkodliwych dla środowiska wodnego oraz warunków, jakie należy spełnić przy wprowadzaniu do wód lub do ziemi ścieków, oraz przy odprowadzaniu wód opadowych lub roztopowych do wód lub do urządzeń wodnych.
(Dz. U. z 2019, poz. 1311)
Wyposażenie opcjonalne
- System alarmowy monitorujący warstwę substancji ropopochodnych i przepełnienie, w wersji 230V lub z zasilaniem bateryjnym oraz optyczną i akustyczną sygnalizacją alarmów (opcjonalnie także GSM)
- Automatyczne zamknięcie pływakowe na dopływie separatora
* Niektóre urządzenia mogą być dostarczane w częściach. Zastrzegamy sobie prawo do dokonywania zmian w wymiarach i danych technicznych urządzeń.
