Zbiorniki modułowe

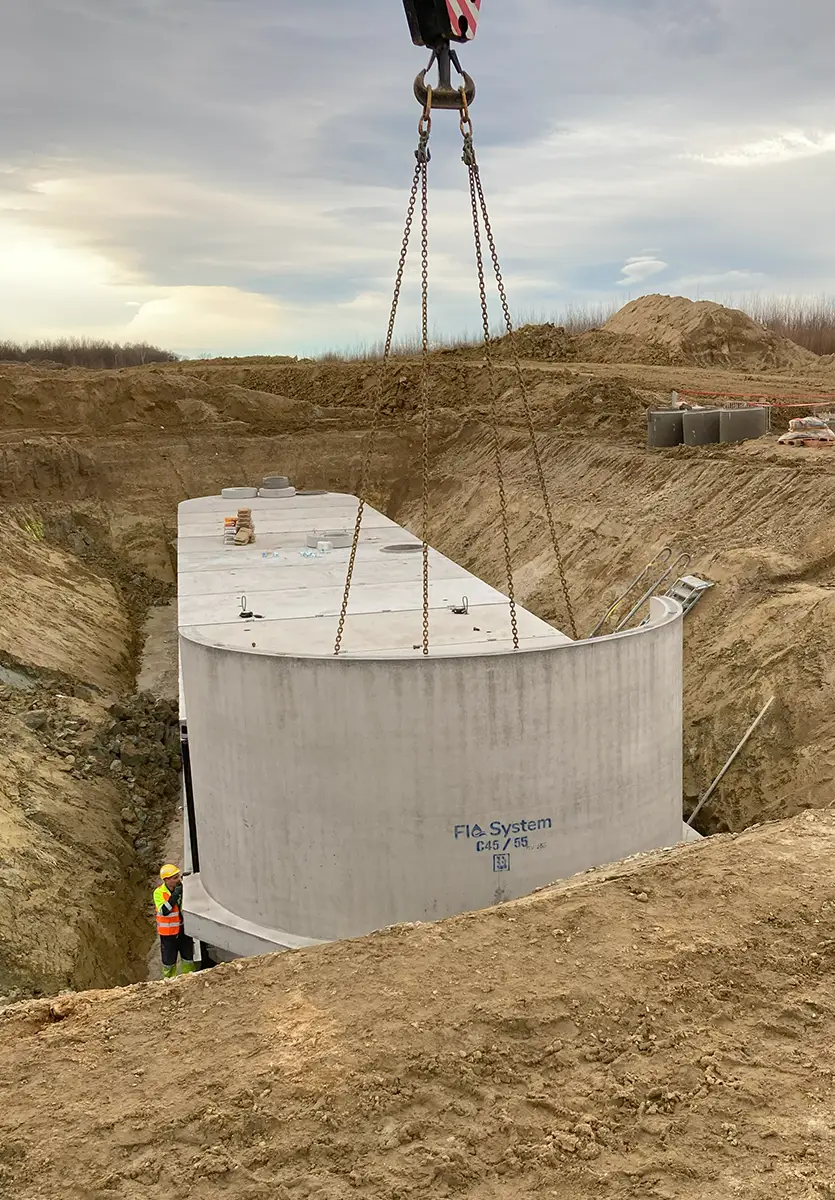

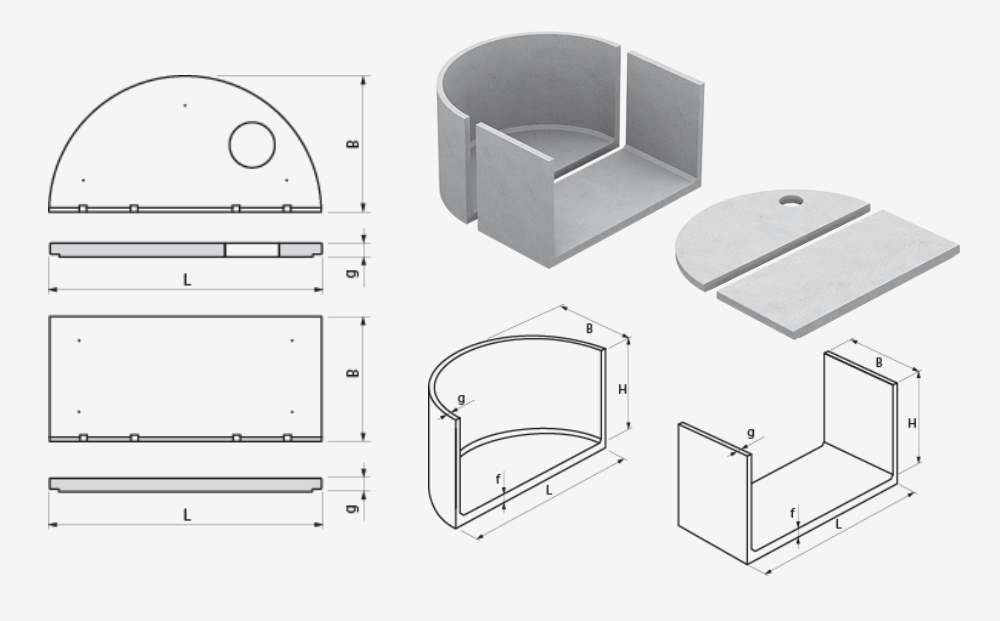

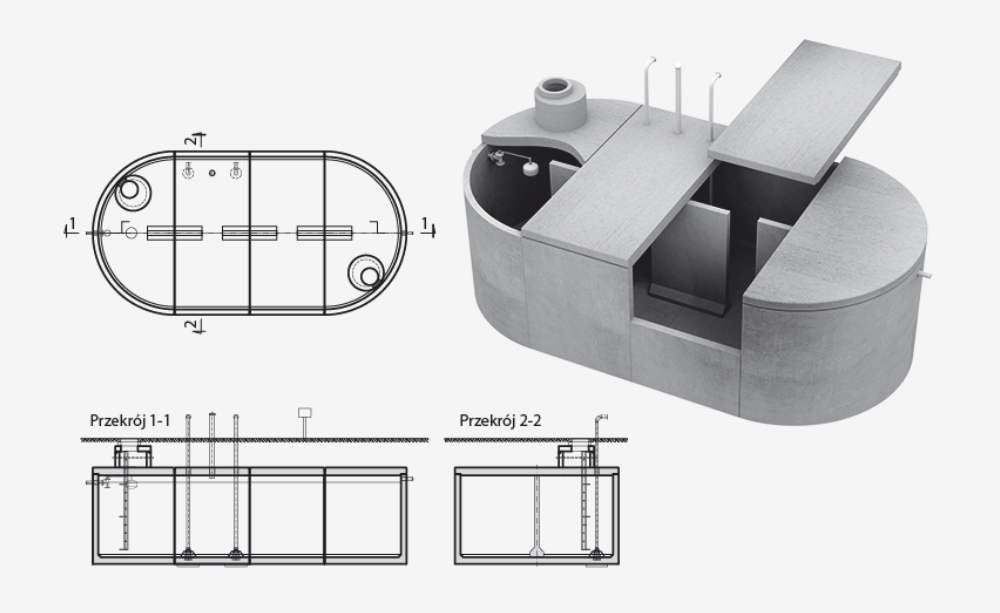

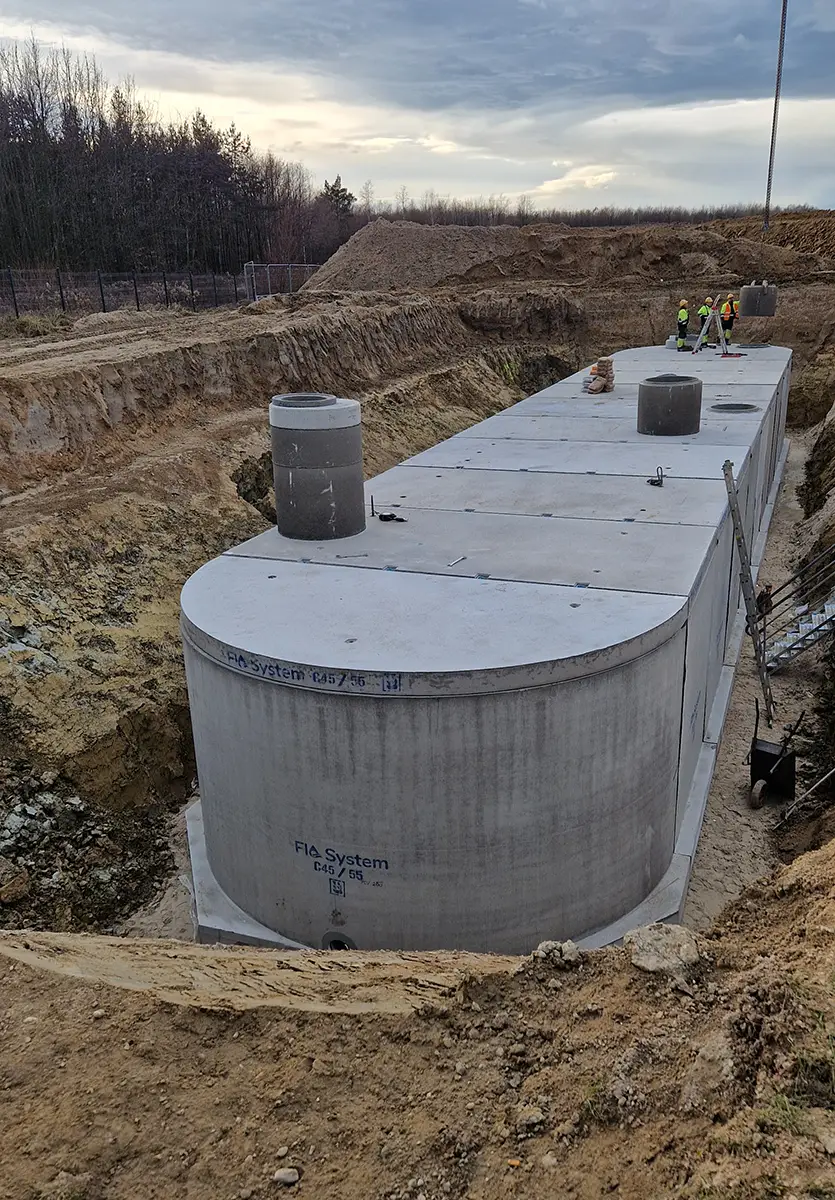

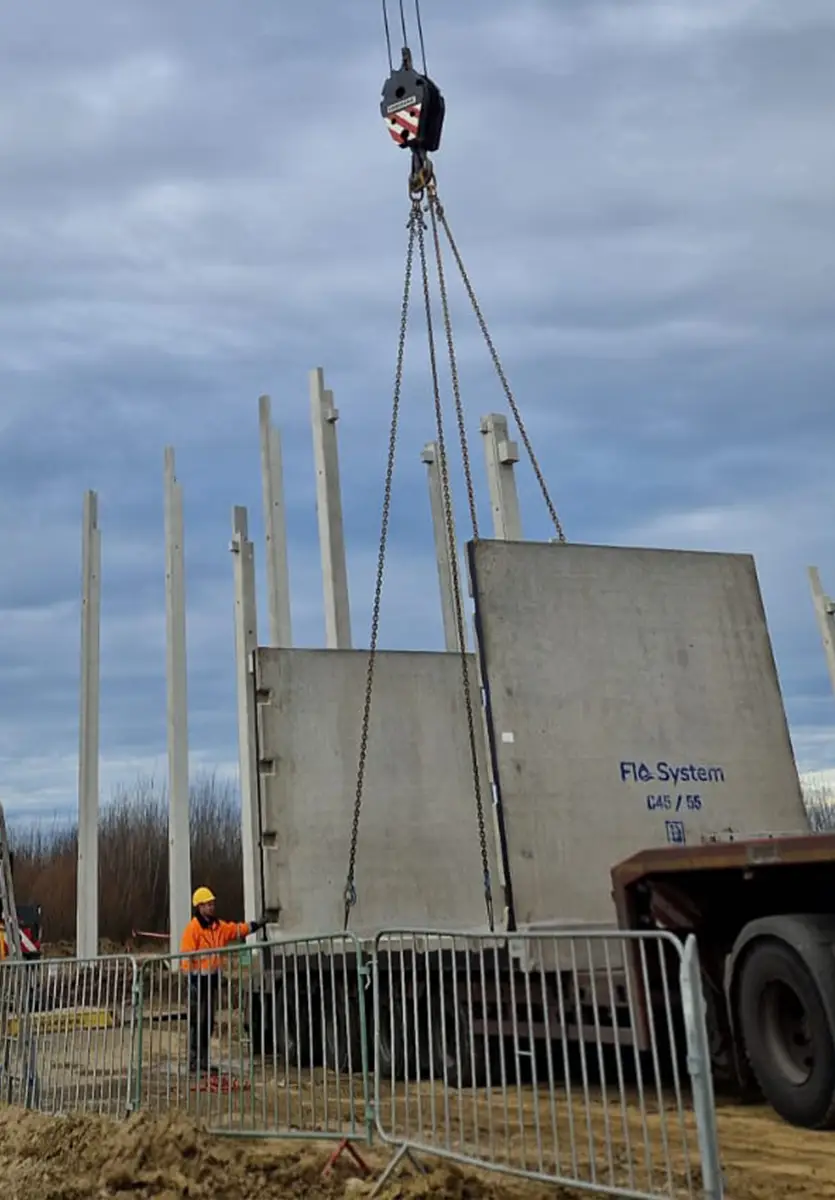

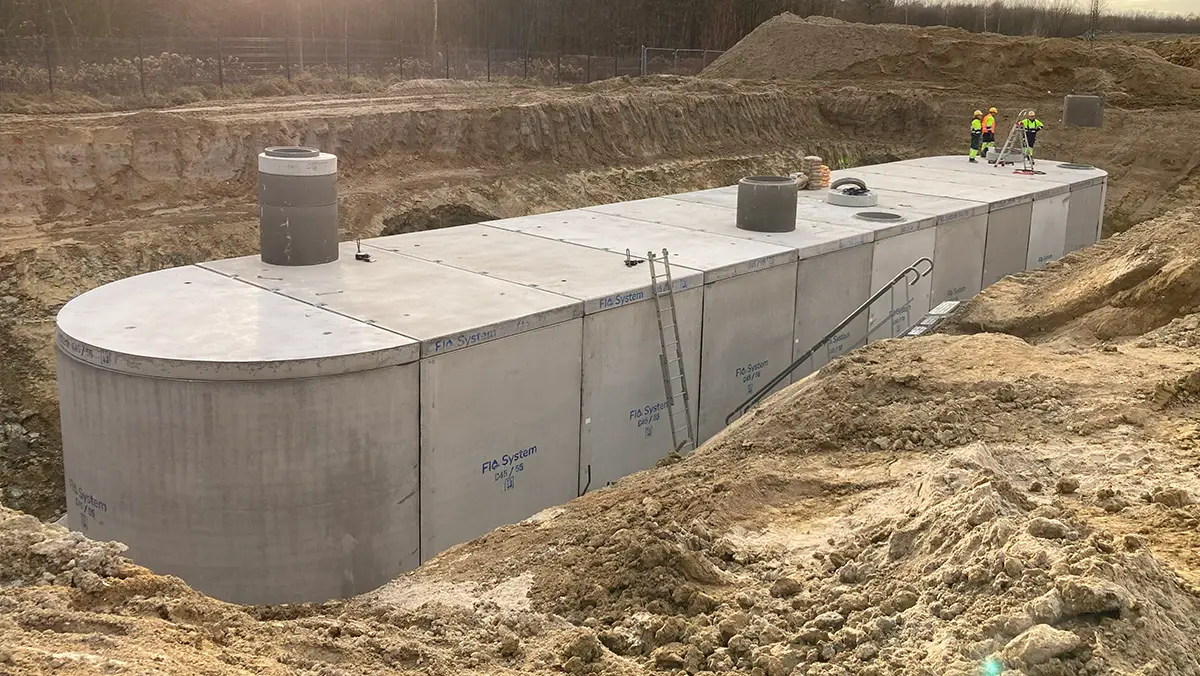

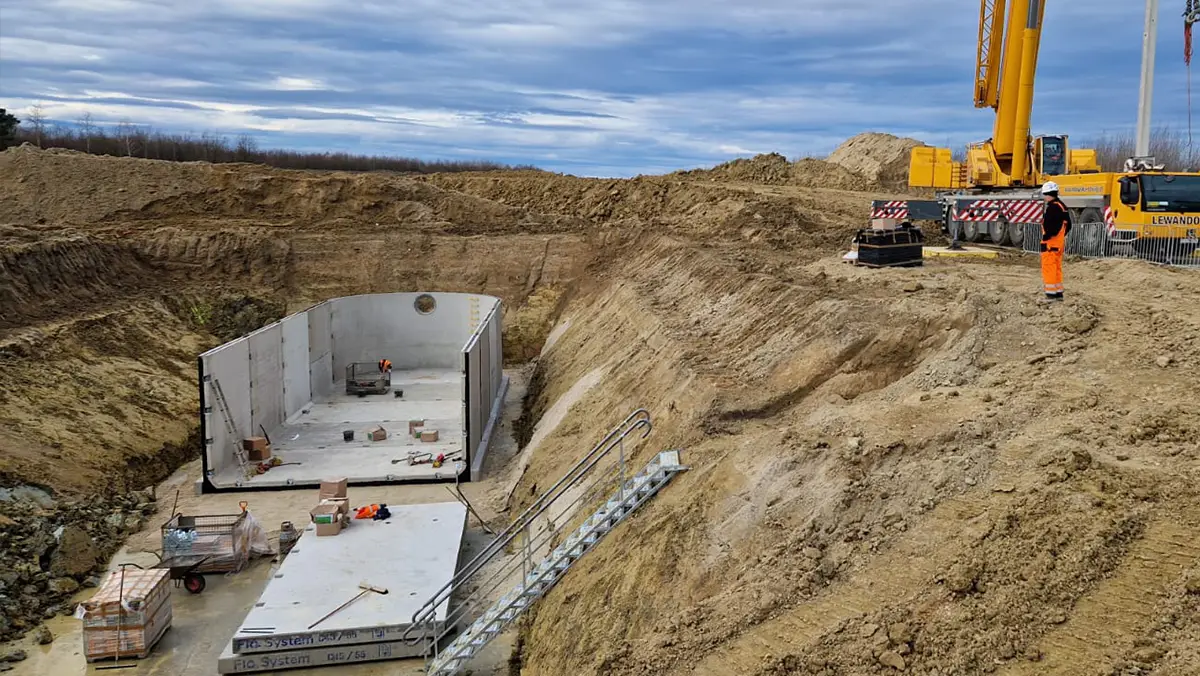

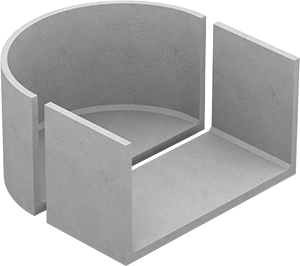

Żelbetowe zbiorniki modułowe podziemne DN5600 służą do magazynowania i czasowej retencji wody lub ścieków. Składają się z elementów zamykających: półokrągłych lub prostych (element C), segmentów przedłużających (element U) wraz z płytami pokrywowymi.
Jest to system, który umożliwia budowę zbiorników o różnej pojemności. Modułowa zabudowa pozwala na konfigurację zbiornika dostosowaną do konkretnych warunków zabudowy. Na dnie zbiornika montowane są ścianki wsporcze, biegnące wzdłuż jego osi. Szczelność połączeń pomiędzy pionowymi elementami zbiornika gwarantują uszczelki na bazie kauczuku butylowego oraz łączniki mechaniczne. W elementach zamykających i segmentach przedłużających wykonywany jest monolityczny skos w miejscu połączenia ściany bocznej z dnem, co eliminuje występowanie skamieliny osadowej.
W zależności od przeznaczenia i agresywności środowiska, zewnętrzne lub wewnętrzne powierzchnie zbiorników modułowych mogą być pokryte powłoką zabezpieczającą, np. warstwą hydroizolacyjną.
Uzupełnienie zestawu
| U | C | ||
|---|---|---|---|
| Długość zewnętrzna (L) | [mm] | 6000 | 6000 |
| Wysokość zewnętrzna (H) | [mm] | 3050 | 3050 |
| Szerokość zewnętrzna (B) | [mm] | 2750 / 3000 | 3000 |
| Grubość ścianki (g) | [mm] | 200 | 200 |
| Grubość dna (f) | [mm] | 250 | 250 |
| Pojemność (V) | [m3] | 46,20 / 50,40 | 36,93 |
| Waga elementu | [kg] | 19500 / 21000 | 22000 |

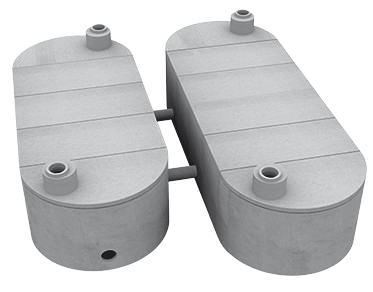

Zbiorniki retencyjne

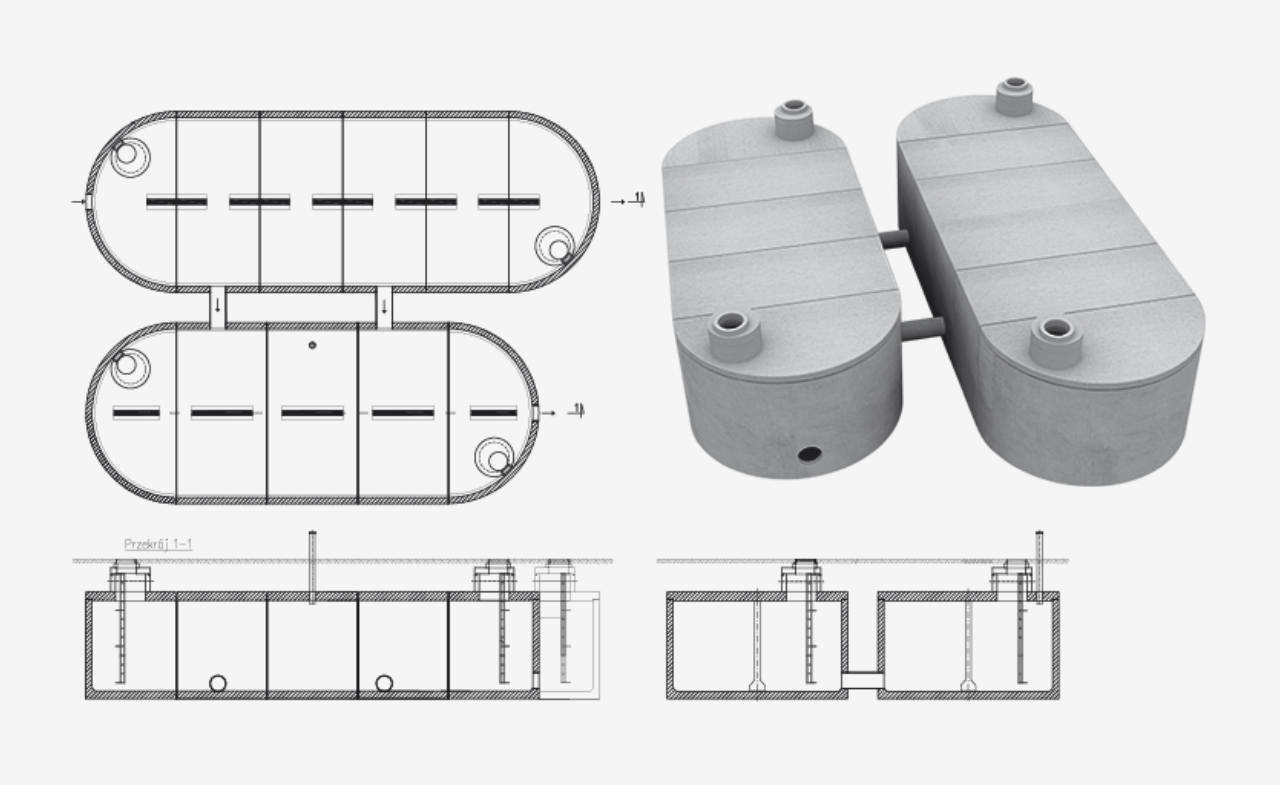

Zbiorniki retencyjne żelbetowe (modułowe i prostopadłościenne) – prefabrykowane konstrukcje żelbetowe o dużych pojemnościach, pozwalające na elastyczne kształtowanie układu zbiornika. Modułowa budowa umożliwia ich dopasowanie do ograniczeń przestrzennych oraz łatwą rozbudowę w przypadku zmieniających się potrzeb inwestycyjnych.
| Pojemność użytkowa | Elementy | Długość | Szerokość | Wysokość | Pojemność | Najcięższy element |
|---|---|---|---|---|---|---|
| [m3] | [mm] | [mm] | [mm] | [m3] | [kg] | |
| 73,86 | C + C | 6000 | 6000 | 3550 | 73,85 | 22000 |
| 120 | C + U + C | 8750 | 6000 | 3550 | 73,85 | 22000 |
| 160 | C + 2xU + C | 11500 | 6000 | 3550 | 120,05 | 22000 |
| 225 | C + 3xU + C | 15000 | 6000 | 3550 | 166,29 | 22000 |
| 350 | C + 6xU + C | 22500 | 6000 | 3550 | 225,09 | 22000 |
| 1000 | C + 10xU + C | 33500 | 12000 | 3550 | 351,09 | 22000 |

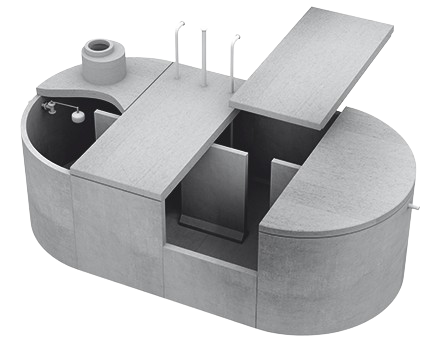

Zbiorniki przeciwpożarowe
Żelbetowe zbiorniki modułowe DN 5600, przy odpowiednim wyposażeniu (m.in. przewody ssawne DN 110 wykonane ze stali nierdzewnej zabezpieczone na wlocie koszem ssawnym z zaworem zwrotnym) mogą być wykorzystywane w inżynierii komunikacyjnej jako podziemne zbiorniki przeciwpożarowe. Nominalna pojemność przeciwpożarowego zbiornika powinna wynosić co najmniej 50 m3.
| Pojemność użytkowa | Elementy | Długość | Szerokość | Wysokość | Pojemność | Najcięższy element | |
|---|---|---|---|---|---|---|---|
| [m3] | [mm] | [mm] | [mm] | [m3] | [kg] | ||
| 50 | C + C | 6000 | 6000 | 2000 | 3550 | 73,85 | 22000 |
| 60 | C + C | 6000 | 6000 | 2500 | 3550 | 73,85 | 22000 |
| 100 | C + U + C | 8750 | 6000 | 2500 | 3550 | 120,05 | 22000 |
| 150 | C + 2xU + C | 11500 | 6000 | 2750 | 3550 | 166,29 | 22000 |
| 200 | C + 3xU + C | 15000 | 6000 | 2700 | 3550 | 225,09 | 22000 |
| 300 | C + 6xU + C | 22500 | 6000 | 2700 | 3550 | 351,09 | 22000 |

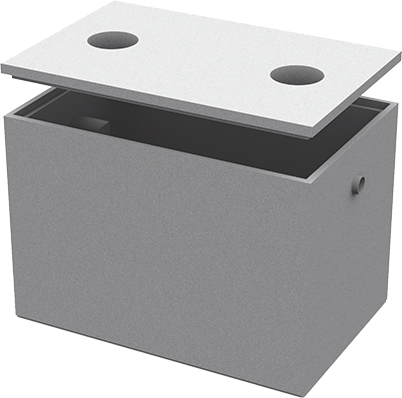

Zbiorniki prostopadłościenne

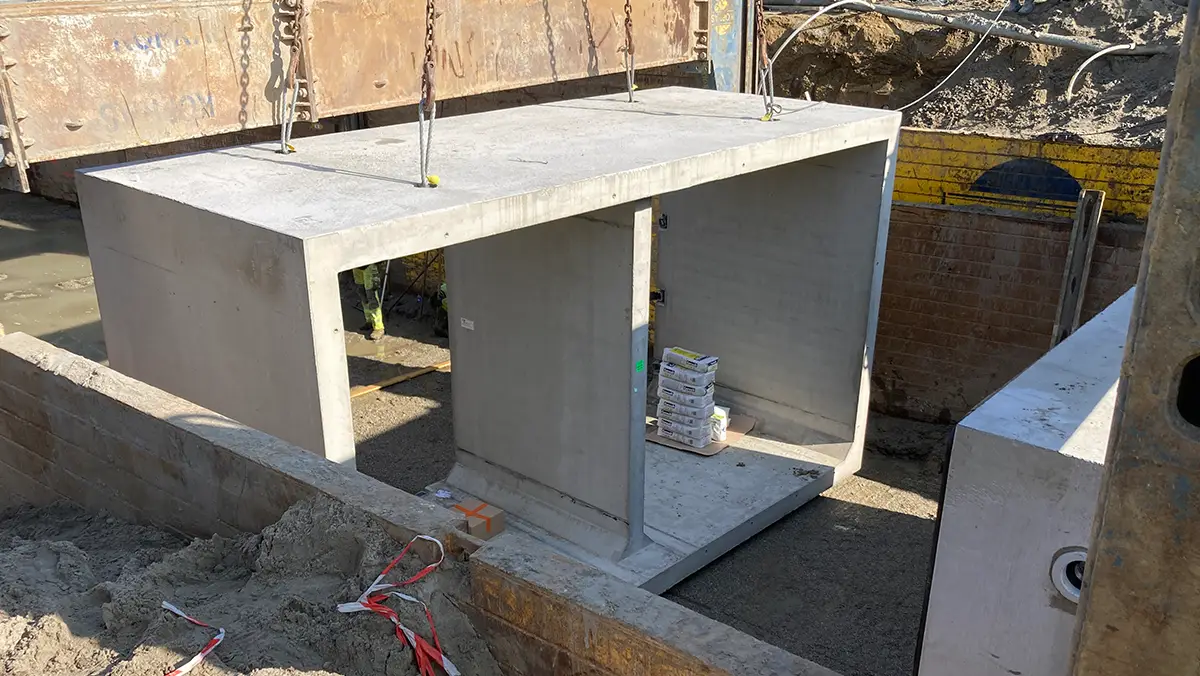

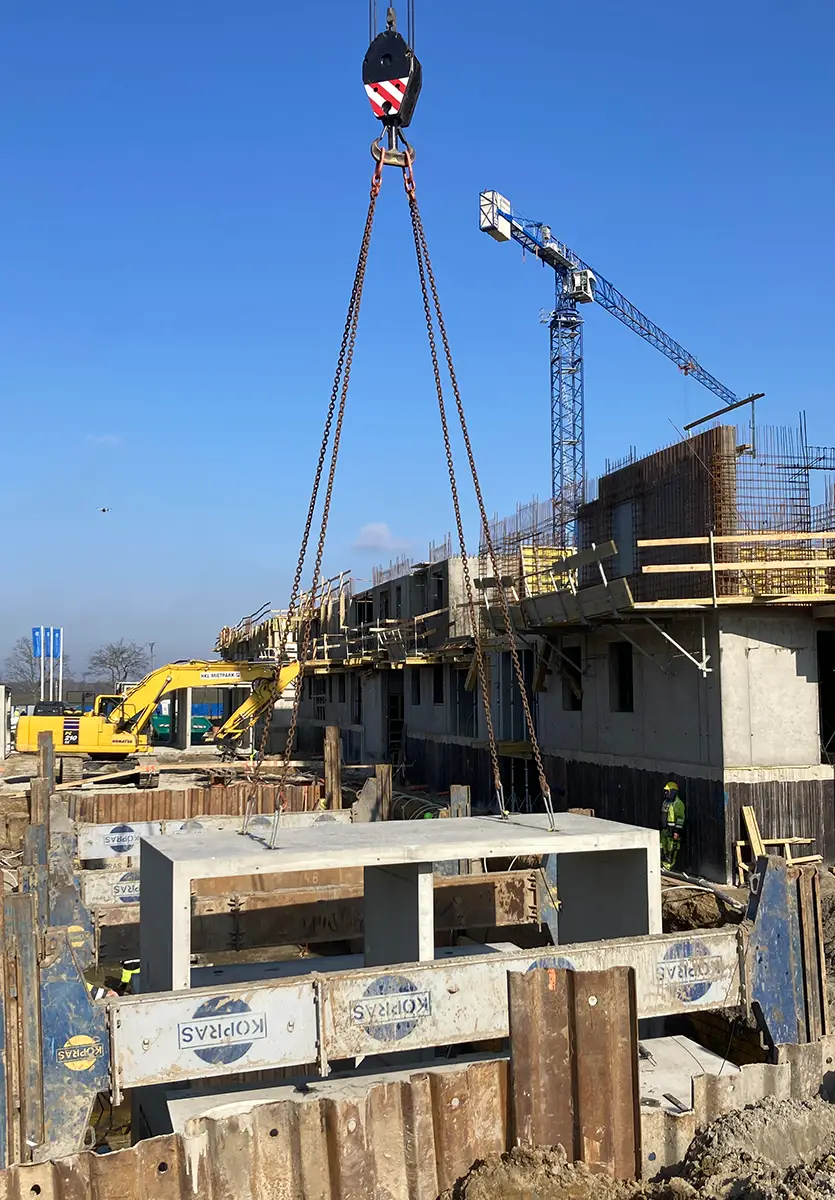

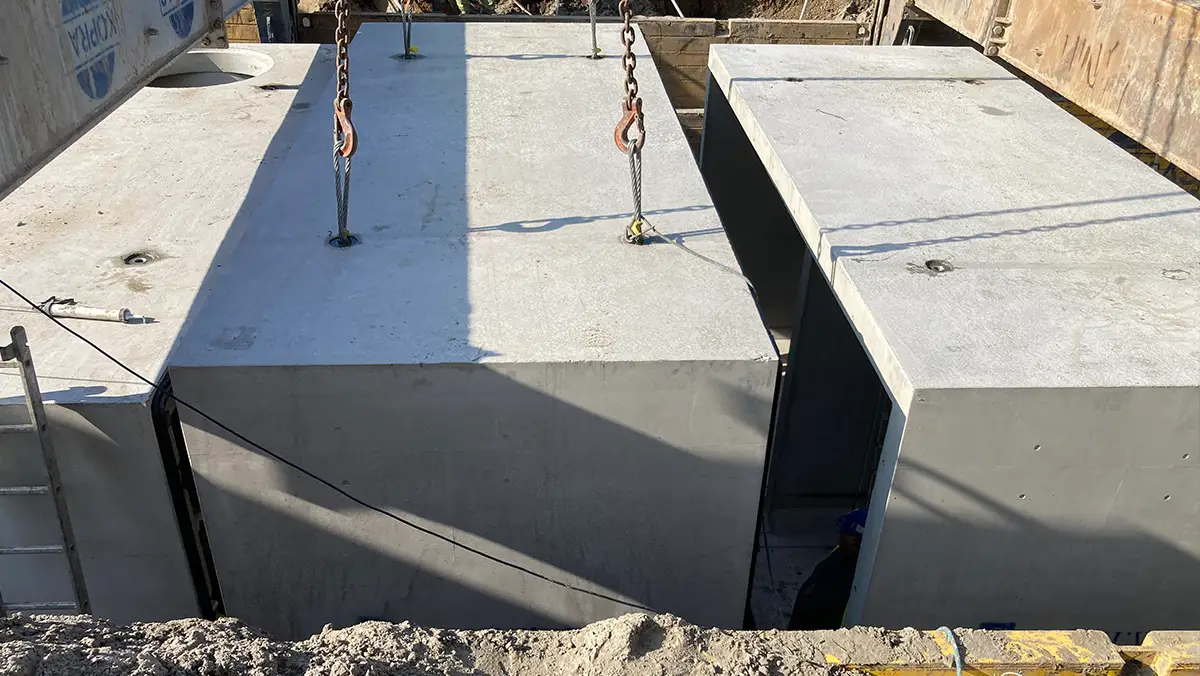

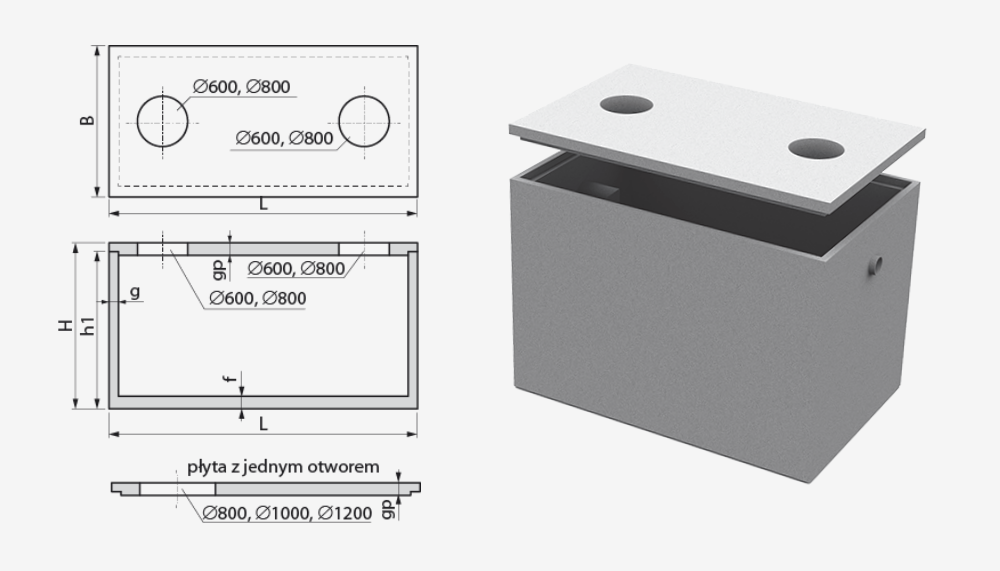

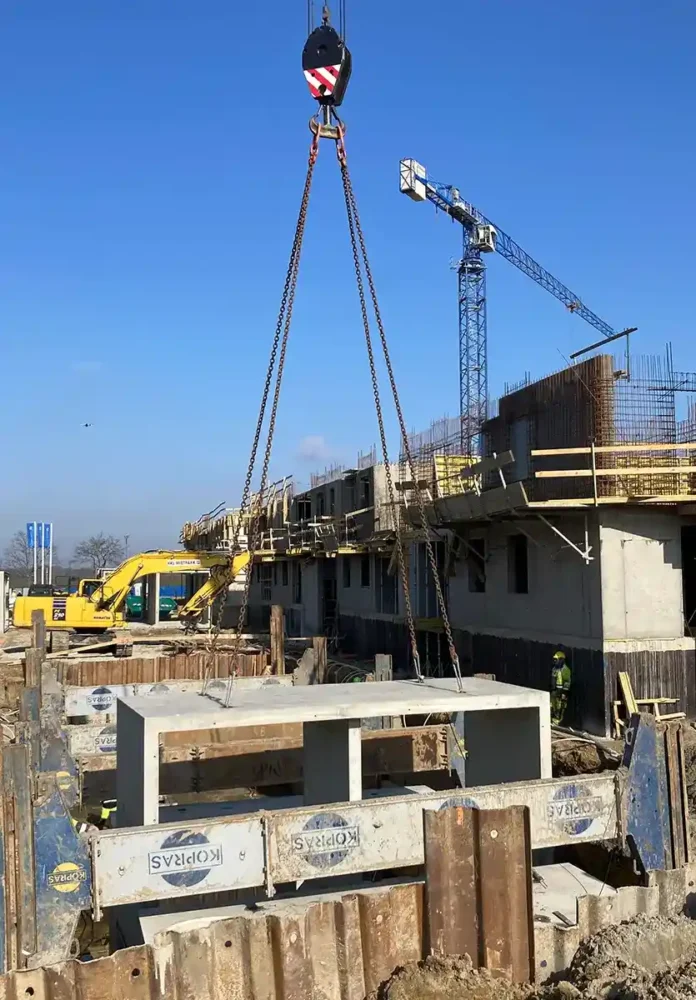

Żelbetowe zbiorniki prostopadłościenne przeznaczone są do budowy urządzeń technologicznych związanych z oczyszczaniem ścieków i przeróbką osadów takich jak: bezodpływowe zbiorniki na ścieki, osadniki i piaskowniki itp. Nadają są do posadowienia w gruncie o nośności nie mniejszej niż 100 kPa i mogą być stosowane w obszarach ruchu pieszego, na terenach parkingowych utwardzonych, na zewnątrz budynków oraz przy dostosowaniu klasy obciążenia do miejsca przeznaczenia – w pasie jezdni.
Maksymalna głębokość posadowienia wynosi 8 m (posadowienia na większych głębokościach wymagają dodatkowych obliczeń statyczno-wytrzymałościowych). Zbiorniki mogą być stosowane bez specjalnego zabezpieczenia w warunkach oddziaływania środowiska chemicznego, agresywnego korozyjnie – klasa ekspozycji XA3.
Uzupełnienie zestawu
Uzupełnieniem systemu są płyty pokrywowe o grubości 200 mm oraz wym. i wadze:
2360 / 2360 mm – 2670 kg
3660 / 2360 mm – 4100 kg
4910 / 2360 mm – 5520 kg
5660 / 2360 mm – 6480 kg
| Długość (L) | Wysokość (H) | Wysokość (h1) | Szerokość (B) | Grubość ścianki (g) | Grubość dna (f) | Pojemność (V) | Waga |
|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [m3] | [kg] |
| 2360 | 2640 | 2500 | 2360 | 150 | 200 | 9,5 | 11000 |
| 3660 | 2640 | 2500 | 2360 | 150 | 200 | 15,5 | 13680 |
| 4910 | 2640 | 2500 | 2360 | 150 | 200 | 21,27 | 17090 |
| 5660 | 2640 | 2500 | 2360 | 150 | 200 | 24,73 | 19200 |

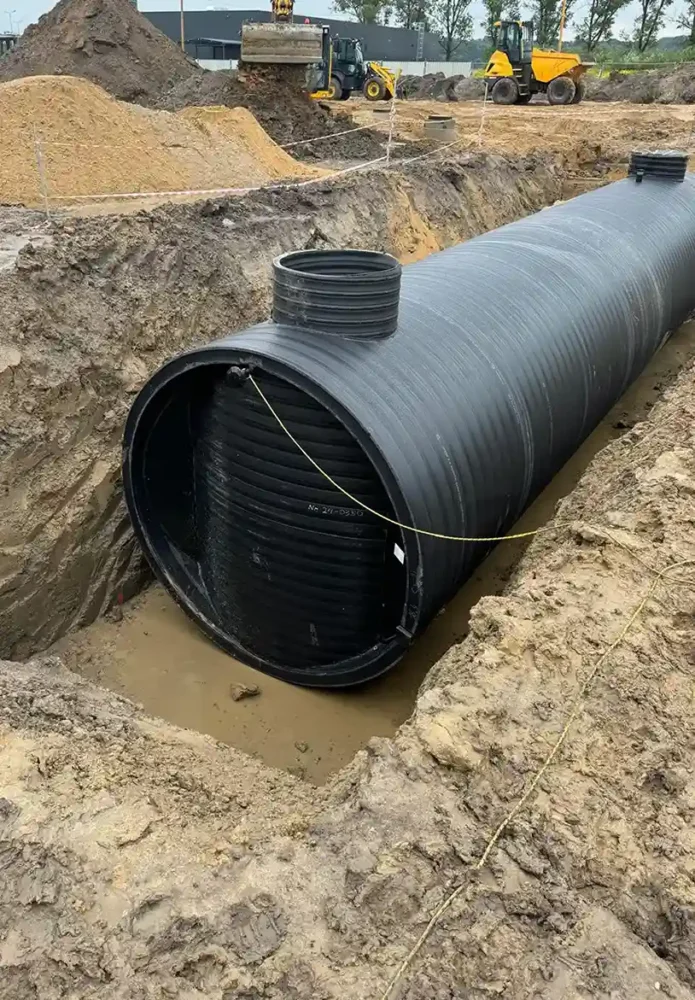

Zbiorniki PEHD
Polietylen wysokiej gęstości (PEHD) to materiał, który charakteryzuje się bardzo wysoką odpornością mechaniczną i na promienie UV, niską ścieralnością oraz całkowitą odpornością na korozję. Ponadto w porównaniu z innymi materiałami jest lekki i łatwy w transporcie.
Zbiorniki retencyjne

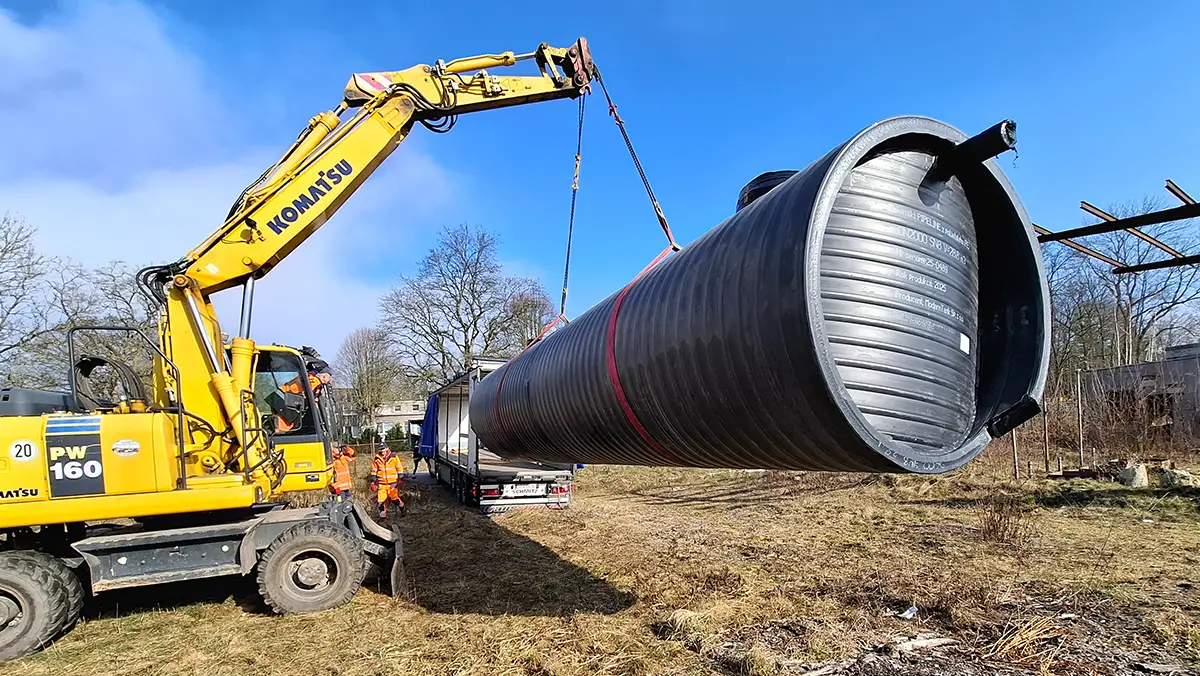

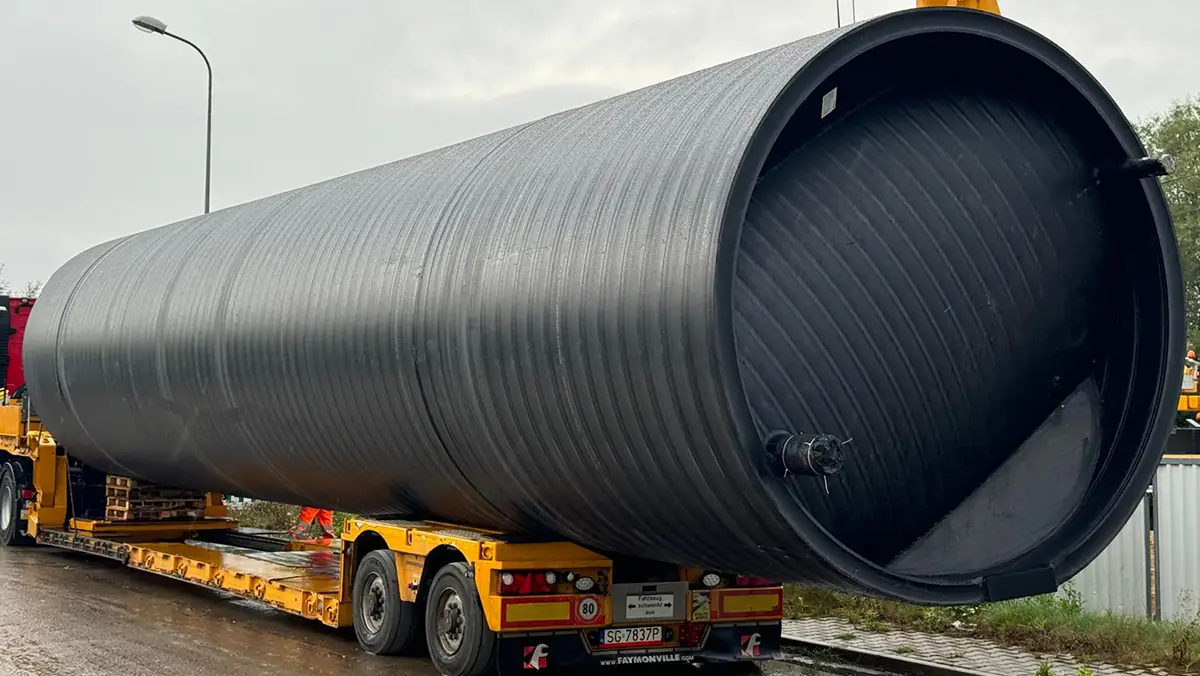

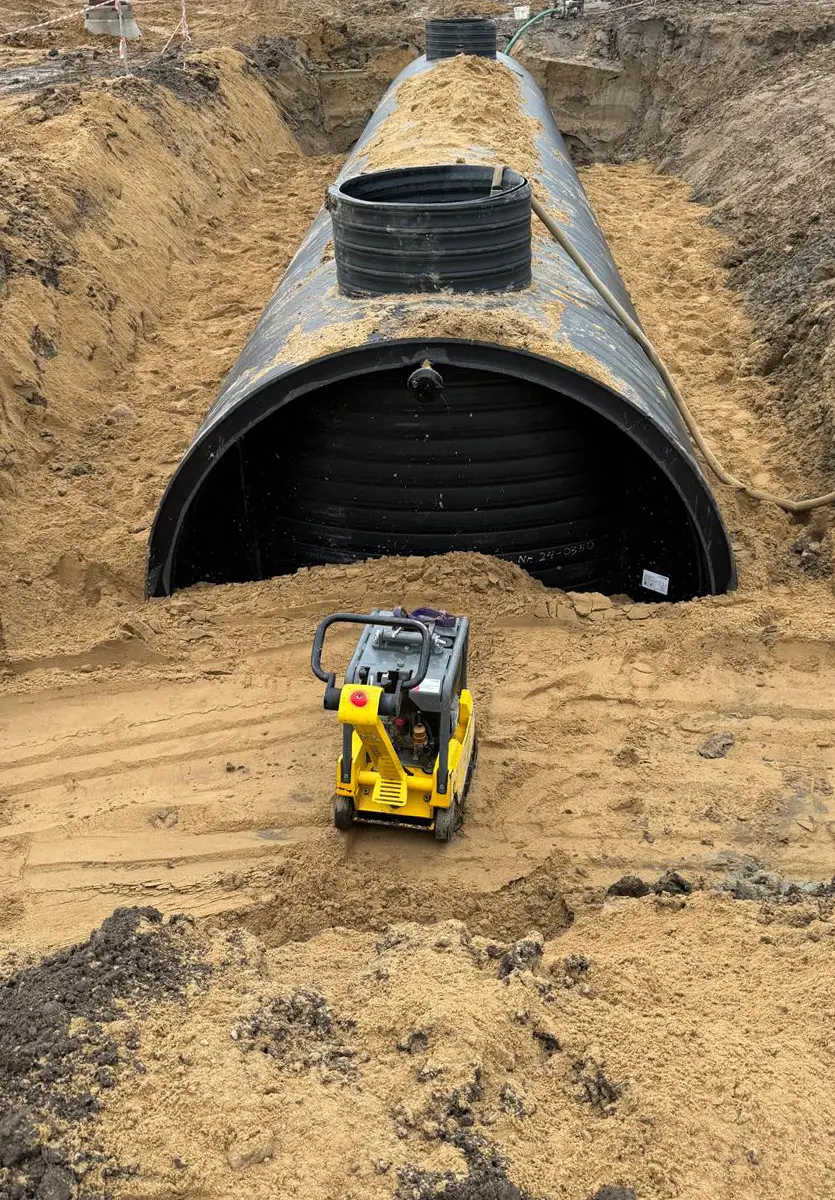

Zbiorniki retencyjne PEHD służą do magazynowania wody deszczowej, wody technologicznej, ścieków przemysłowych i ścieków sanitarnych. Dostępne są w zakresie średnic od 800 do 3000 mm (SN2-SN16). Mogą być jedno lub wieloelementowe. Pojemność jednego elementu od 10 do 100 m3, a dzięki łączeniu elementów metodą spawania ekstruzyjnego uzyskuje się pojemność nawet kilkunastu tysięcy m³.
Zbiorniki przeciwpożarowe
Zbiorniki przeciwpożarowe PEHD stanowią źródło zapasu wody dla instalacji i sieci przeciwpożarowych i są instalowane są w miejscach gdzie są ograniczone możliwości dostarczenia wody niezbędnej do przeprowadzenia akcji gaśniczej. Oferowane przez nas zbiorniki przeciwpożarowe to specjalna wersja zbiorników retencyjnych, dostosowana do norm i przepisów prawa. Dostępne są w zakresie średnic od 2000 do 3000 mm (SN2-SN16). Dodatkowo mogą być wyposażone w niezbędne elementy takie jak zawór pływakowy odcinający dopływ wody po napełnieniu, kosz ssawny czy drabinę złazową.
Zbiorniki na wodę pitną
Zbiorniki retencyjne PEHD posiadają atest PZH i mogę być stosowane jako zbiorniki rezerwowe na wodę pitną w przypadku konieczności zapewnienia z sieci wodociągowej odpowiedniej ilości wody przeznaczonej do spożycia. Dostępne są w zakresie średnic od 800 do 3000 mm (SN2-SN16).
