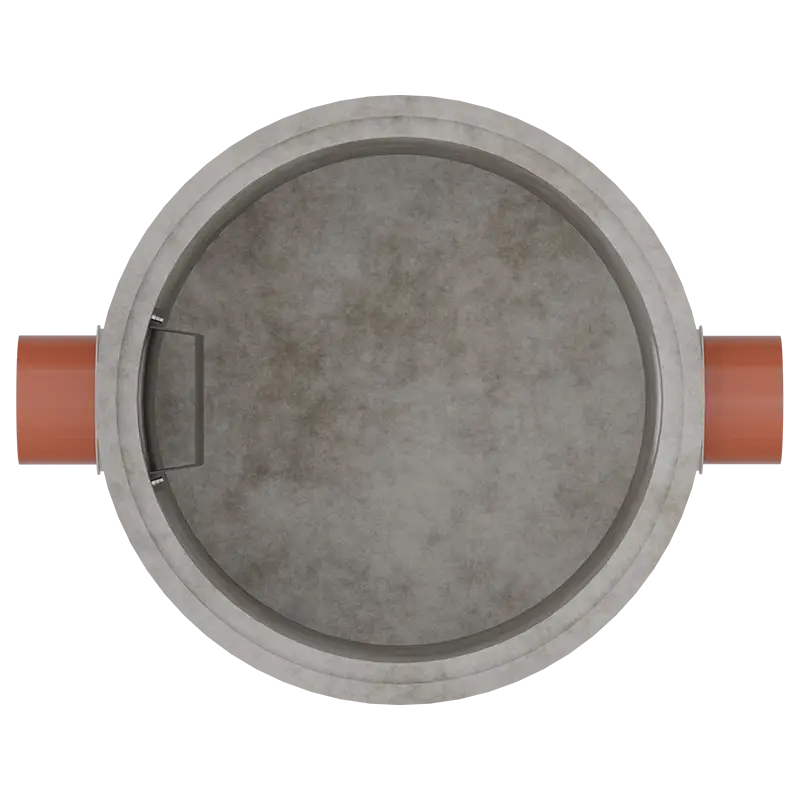

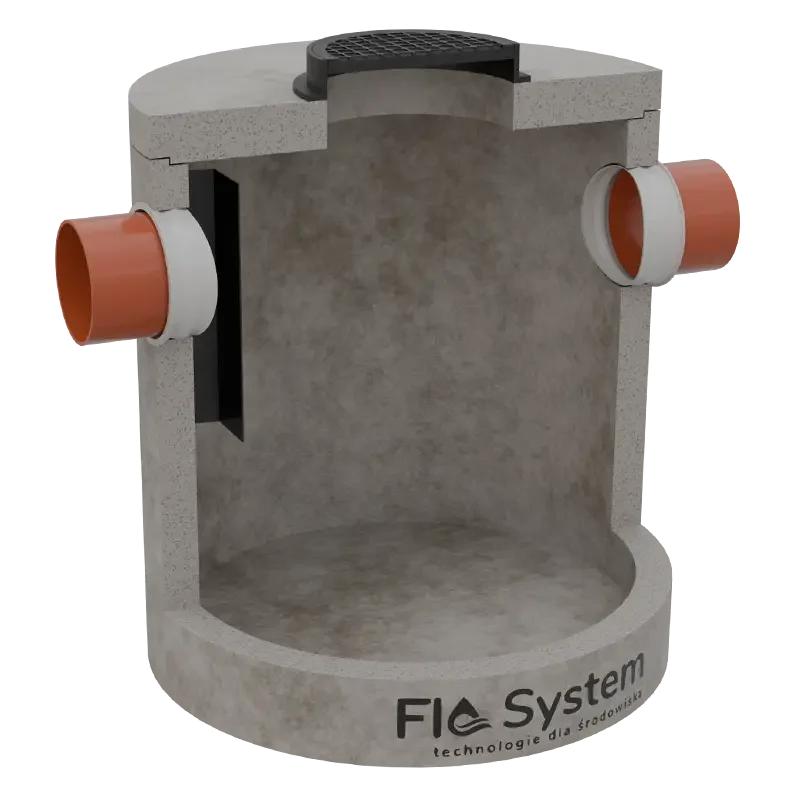

Osadniki piasku u przepływie poziomym
HYDRO OIL HO-OS
Typowe osadniki piasku HYDRO OIL HO-OS dostępne są w zakresie objętości osadników od 1000 do 20000 dm3. Możliwe jest wykonanie osadnika w kombinacji prawie każdej dowolnej pojemności i średnicy zbiornika.
Osadniki HYDRO OIL HO-OS zostały zaprojektowane i wykonane zgodnie z normą PN-EN 858-1:2005 + PN-EN 858-2:2003.
Typowe zastosowanie
- place przeładunkowe
- duże węzły komunikacyjne
- autostrady
- parkingi
- drogi
Zasada działania

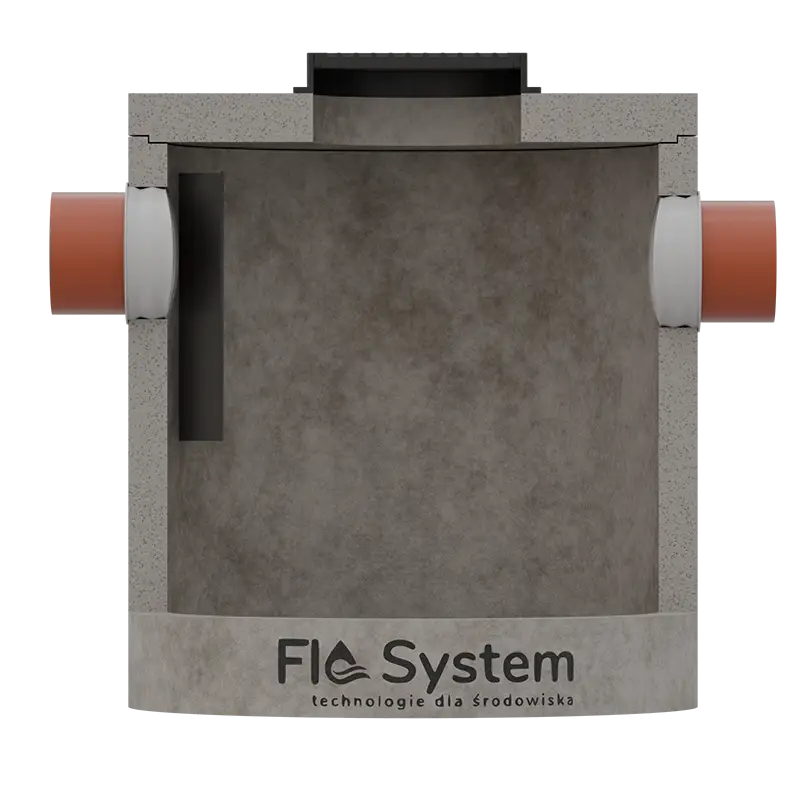

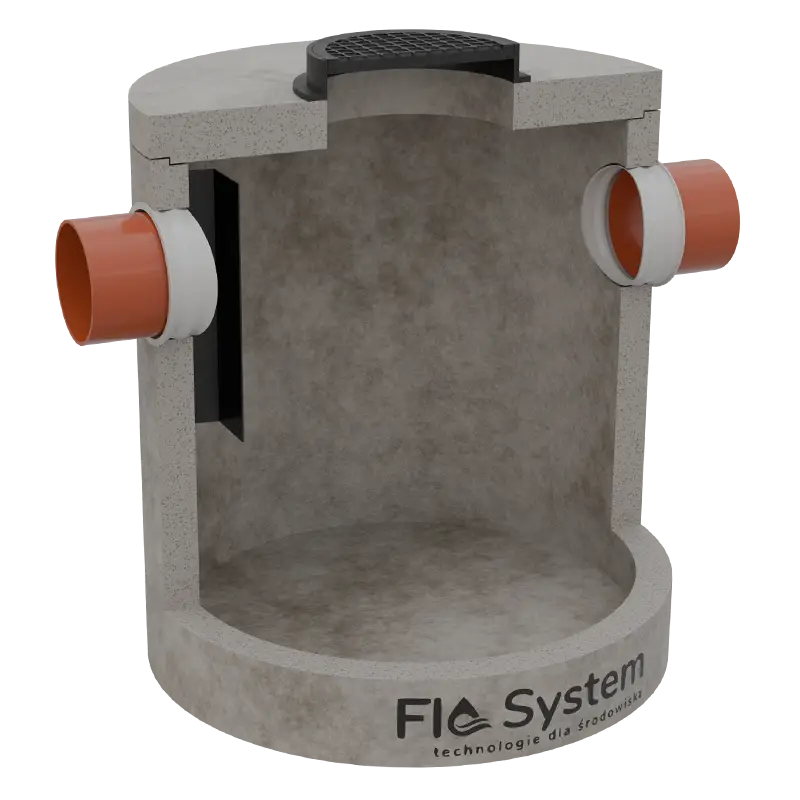

Działanie osadnika oparte jest na zjawisku sedymentacji, czyli rozdziału faz woda – zawiesina w warunkach przepływu laminarnego. Na wlocie do osadnika umieszczony jest deflektor, który ma za zadanie wytłumić ścieki oraz odpowiednio ukierunkować przepływ.
Wprowadzanie w ten sposób ścieków gwarantuje szybsze i skuteczniejsze wytrącanie zawiesiny mineralnej poprzez wydłużenie drogi przepływu ścieków. Następnie ścieki kierowane są poprzez zasyfonowany wylot do odbiornika.
Parametry techniczne
| Model | Wymiar Dw | Wymiar Hw | Wymiar Amin | Ilość włazów / średnica | Maks. średnica przyłącza DNmax | Rodzaj zabudowy | Objętość osadnika Vos | Karta katalogowa |
|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [szt./mm] | [mm] | [dm3] | |||
| HO-OS-1000 | 1200 | 1050 | 650 | 1/600 | 250 | A | 1000 | Karta katalogowa |
| HO-OS-2000 | 1500 | 1320 | 850 | 1/600 | 500 | A/B | 2000 | Karta katalogowa |
| HO-OS-3000 | 1500 | 2020 | 950 | 1/600 | 600 | A/B | 3000 | Karta katalogowa |
| HO-OS-5000 | 2000 | 1770 | 950 | 1/600 | 600 | A/B | 5000 | Karta katalogowa |
| HO-OS-7000 | 2500 | 2020 | 1200 | 1/600 | 800 | A/B | 7000 | Karta katalogowa |
| HO-OS-10000 | 2500 | 2250 | 1450 | 1/600 | 1000 | A/B | 10000 | Karta katalogowa |
| HO-OS-14000 | 3000 | 2270 | 1650 | 1/600 | 1200 | A/B | 14000 | Karta katalogowa |
| HO-OS-19000 | 3000 | 3000 | 1650 | 1/600 | 1200 | A/B | 19000 | Karta katalogowa |
| HO-OS-20000 | 3000 | 3150 | 1650 | 1/600 | 1200 | A/B | 20000 | Karta katalogowa |
Informacja
Stopień oczyszczania zawiesin spełnia wymogi zgodnie z Rozporządzeniu Ministra Gospodarki Morskiej i Żeglugi Śródlądowej z dnia 12 lipca 2019r. w sprawie substancji szczególnie szkodliwych dla środowiska wodnego oraz warunków, jakie należy spełnić przy wprowadzaniu do wód lub do ziemi ścieków, oraz przy odprowadzaniu wód opadowych lub roztopowych do wód lub do urządzeń wodnych.
(Dz. U. z 2019, poz. 1311)
Wyposażenie opcjonalne
- System alarmowy monitorujący warstwę substancji ropopochodnych i przepełnienie, w wersji 230V lub z zasilaniem bateryjnym oraz optyczną i akustyczną sygnalizacją alarmów (opcjonalnie także GSM)
- Właz żeliwny lub żeliwno-betonowy
* Niektóre urządzenia mogą być dostarczane w częściach. Zastrzegamy sobie prawo do dokonywania zmian w wymiarach i danych technicznych urządzeń.
